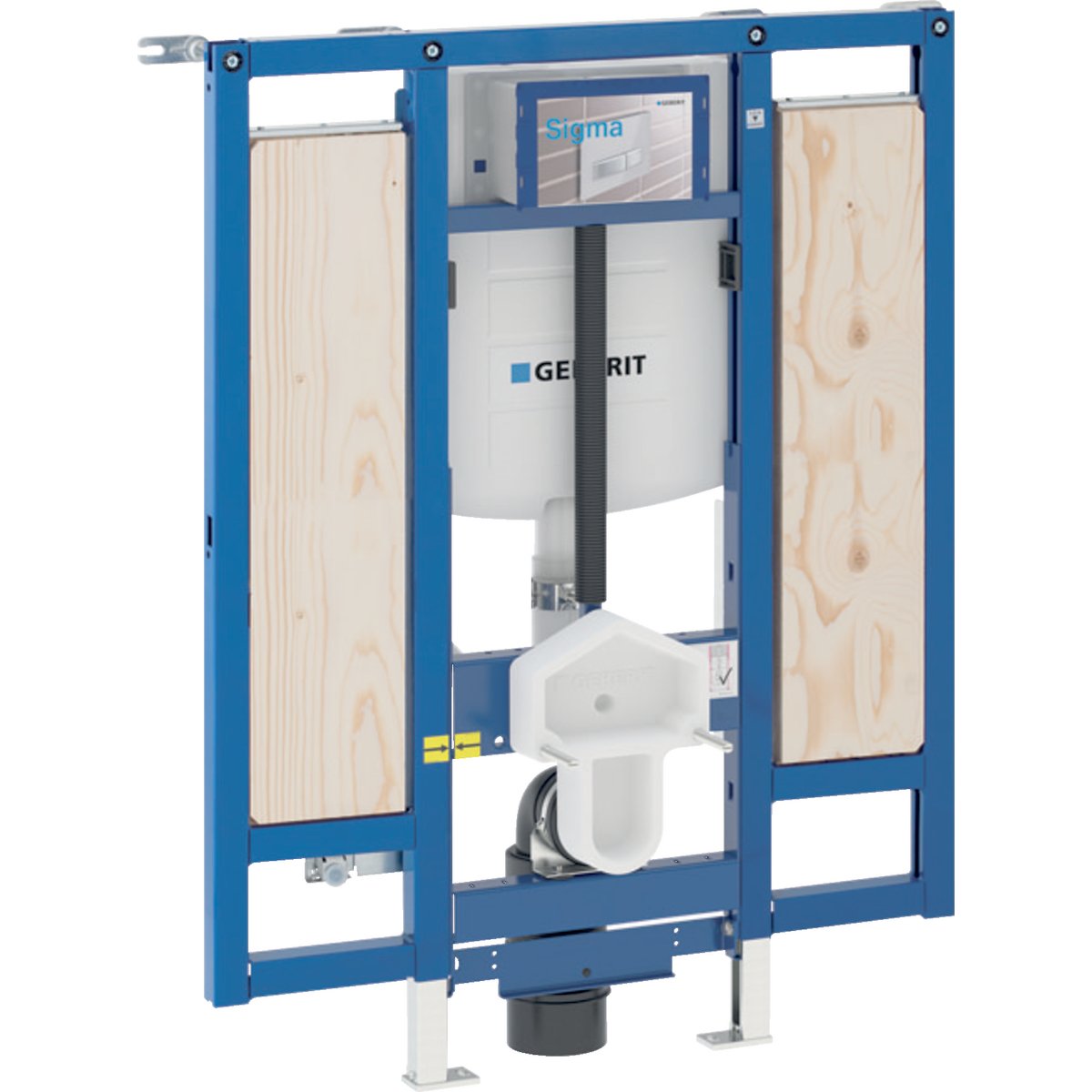

Montážní prvek Geberit Duofix pro závěsné WC, 112 cm, se splachovací nádržkou pod omítku Sigma 12 cm, bezbariérový, WC výškově nastavitelné, pro podpěry (111.904.00.5)

Účel použití
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do předstěnových instalací systémových stěn Geberit Duofix, částečně vysokých nebo vysokých na výšku místnosti
- vhodný pro bezbariérové stavby
- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC se vzdáleností upevnění 18 cm
- pro závěsná WC s vyložením do 70 cm
- k upevnění podpěr
- pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- pro tloušťky podlahy 0–20 cm

Vlastnosti
- staticky samonosný rám, chráněný proti korozi práškovým potahem
- rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- WC keramika v hotové koupelně dodatečně výškově nastavitelná, 41–49 cm od hotové podlahy
- podpěry pozinkované
- podpěry nastavitelné 0–20 cm
- podpěry s protiskluzovou úpravou
- patní desky otočné
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno výsuvné
- připojovací koleno instalovatelné svisle nebo vodorovně na instalačním prvku
- odhlučněné upevnění připojovacího kolena
- splachovací nádržka pod omítku s ovládáním zepředu
- splachovací nádržka pod omítku s izolací proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- přívod vody vzadu nebo nahoře uprostřed
- kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- montážní deska z překližky, vodě odolná lepená
- s trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
- upevnění pro přípojku elektřiny

Technické informace
- tlak při průtoku 10–1000 kPa
- teplota vody max. 25 °C
- splachovací množství, nastavení ve výrobě 6 / 3 l
- velké splachovací množství – rozsah nastavení 4 / 4.5 / 6 / 7.5 l
- malé splachovací množství – rozsah nastavení 2–4 l
- průtok při tlaku 3 bar 0.16 l/s
- minimální přetlak pro výpočtový průtok 10 kPa
- výpočtový průtok 0.09 l/s
- materiál ocel
- výškově nastavitelný

Rozsah dodávky
- přívod vody R 1/2´´, vhodný pro MasterFix und MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- kryt pro hrubou montáž pro servisní otvor
- 4 soupravy pro ukotvení do stěny
- připojovací souprava pro WC, průměr 90 mm
- připojovací koleno 90° z PE-HD, průměr 90 mm
- přechodka z PE-HD, průměr 90 / 110 mm
- 2 závitové tyče M12
- kryt pro hrubou montáž pro rozsah nastavení splachovacího kolena a připojovacího kolena
- krabice pod omítku pro předvrtaný otvor průměr 68 mm, pro přívod elektřiny
- upevňovací materiál

NUTNO OBJEDNAT ZVLÁŠŤ
- krycí deska se soupravou pro tlumení hluku, pro Montážní prvek Geberit Duofix pro závěsné WC, WC výškově nastavitelné
